Книжные переплеты

Основные типы книжных переплетов Переплетные материалы Печать книг

Печать книг невозможно представить себе без переплетных работ. Книжные переплеты — это уникальная область человеческой деятельности, вобравшая в себя многовековые традиции и новейшие технологии.

Переплет — это конструкция, скрепляющая листы книги между собой. В общих чертах книжный переплет изображен на рисунке ниже и состоит из следующих деталей:

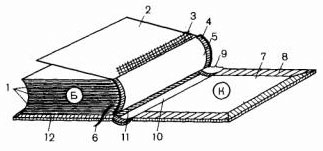

Конструкция книжного переплета
Б — книжный блок, К — переплетная крышка, 1 — книжные тетради, 2 — форзац, 3 — корешковый материал (марля или бумага), 4 — каптал, 5 — бумажная полоска, 6 — ленточка-закладка (ляссе), 7 — картонная сторонка, 8 — покровной материал, 9 — шпация (расстояние между картонными сторонками), 10 — отстав, 11 — расстав (промежуток между картонной сторонкой и отставом), 12 — кант.

Переплетная крышка — лист плотного картона, к которому крепятся остальные элементы книги. Переплетные крышки изготавливаются вручную либо на специальном оборудовании (крышкоделательные машины). Снаружи переплет обклеивается специальными материалами, выполняющими защитную и декоративную функцию. Книги на хорошей бумаге и в качественных переплетах могут храниться сотни лет.

Форзац — лист бумаги плотностью 100-200 м2, сфальцованный пополам и приклеивающийся к переплетной крышке одной стороной, а другой — к первому листу книги (авантитулу). Предварительный раскрой форзацной бумаги делается таким образом, чтобы машинное направление всегда было параллельно корешку блока. Существуют несколько типов форзацев, но на практике используется один — простой приклейной форзац. Часть форзаца, приклеиваемую к задней части переплетной крышки иногда называют нахзац.

Для Большой советской энциклопедии использовался прошивной составной форзац с тканевым фальчиком. Для изготовления такого форзаца требуется 12 операций (для обычного приклейного — 4). Так как такой форзац в массовом производстве более нигде не использовался, в ряде справочников он относится к отдельному типу "Форзац БСЭ".

Книжный блок. В твердых переплетах книжные листы формируются в тетради (как правило по 8 листов), из которых и состоит книжный блок. Листы в тетрадках скрепляются нитками либо бесшвейным скреплением. Самый распространенный и самый надежный способ — шитье нитками. В некоторых странах книги формируются не тетрадями, а целым блоком, но в России такой метод практически не используется вследствии недолговечности.

Марлевые вставки — корешок книжного блока для большей прочности оклеивается специальной полиграфической марлей либо спанбондом.

Каптал (каптальная лента) — декоративные полоски ткани с утолщенным краем. Приклеиваются к верхней и нижней части корешка. Иногда под капталом дополнительно располагают ленточку-закладку (ляссе).

наверх


Основные типы переплета

ГОСТ 22240-76 определяет 4 типа обложек и 5 видов переплета.

Тип 1. Обложка для крытья внакидку

Обложка для крытья внакидку

1 — книжный блок, 2 — обложка.
Используется для изданий с небольшим количеством страниц (не более 64-х). Все сфальцованные листы формируют тетрадь, на которую накидывается обложка и скрепляется проволочными скобами либо нитками.

Тип 2. Обложка для обыкновенного крытья

Обложка для обыкновенного крытья

1 — книжный блок, 2 — обложка.
Приклеивается к книжному блоку только по корешку. Этот тип обложки не используется для ответственных изданий ввиду низкой надежности и долговечности. Также его не используют для тонких книжных блоков.

Тип 3. Обложка для крытья вроспуск

Обложка для крытья вроспуск

1 — книжный блок, 2 — обложка.
Приклеивается вроспуск к корешковому полю, по линии сгиба предварительно делается биговка. Тетради в блоках могут дополнительно прошиваться (ШКС, швейное клеевое скрепление).


Тип 4. Обложка составная с окантовкой корешка

Обложка составная с окантовкой корешка

1 — книжный блок, 2 — сторона обложки, 3 — окантовка.
Используются две сторонки, соединенные материалом для окантовки корешка. Тип 4 кроется вроспуск, эти обложки самые прочные и долговечные, но и наиболее сложные в производстве из всех четырех типов.

Тип 5. Переплетная крышка составная

Переплетная крышка составная

1 — картон, 2 — блок, 3 — форзац, 4 — два вида материала.
Отстав и картонные сторонки соединены корешком из одного вида материала, при этом сторонки покрыты материалом другого вида. Такой переплет сложен в изготовлении и применяется для художественных и подарочных изданий.

Тип 6. Переплетная крышка из одной детали

Переплетная крышка из одной детали

1 — книжный блок, 2 — форзац, 3 — переплетная крышка.
Интегральный или голландский переплет, в котором крышка состоит из одной детали. Экономичный, легкий и прочный.


Тип 7. Цельнокрытая переплетная крышка

Цельнокрытая переплетная крышка

1 — картон, 2 — книжный блок, 3 — форзац, 4 — материал для крытья.
Самый распространенный переплет на сегодняшний день. Сторонки и отстав покрываются одним материалом.

Тип 8. Переплетная крышка с накладными сторонками и накладным корешком

Переплетная крышка с накладными сторонками и накладным корешком

1, 5 — накладные сторонки, 2, 7 — картон, 3 — книжный блок, 4 — форзацы, 6 — материал для корешка.
Картонные сторонки оклеиваются покровными сторонками с клапанами по всем четырем сторонам. Сторонки и корешок покрываются отдельно.

Тип 9. Переплетная крышка с накладными сторонками и окантованным корешком

Переплетная крышка с накладными сторонками и окантованным корешком

1, 5 — накладные сторонки, 2 — картон, 3 — книжный блок, 4 — форзацы, 6 — окантовка.
Корешок и сторонки покрываются разными материалами. От типа 8 отличается отсутствием отстава и приклейкой корешка непосредственно к корешку книжного блока (окантовкой).

На иллюстрациях выше представлены практически все виды скрепления книжных блоков, использующиеся в России. Тип с 1-го по 4-й — это обложки, в обиходе называющиеся «мягким» переплетом (хотя, если говорить правильно, переплет бывает только один, и он как раз твердый). В общем случае книжная обложка представляет собой лист картона или плотной бумаги, которым оборачивают блок со страницами и скрепляют на клей (КБС) или на клей с дополнительной прошивкой (КШС). Форзацы, капталы, ленточки-закладки и прочие изыски в обложке отсутствуют.

Книга в обложке для обыкновенного крытья
При желании можно добиться хорошего результата и с обыкновенным крытьем. На фото представлена книга в обложке 2-го типа, который категорически не рекомендуется для серьезных изданий. Тем не менее, «HarperCollinsManufacturing» без всяких корешковых полей посадили на термоклей 1200 страниц Толкиена. Книга из домашней библиотеки, куплена давно, читалась много и до сих пор в отличном состоянии.

За счет того, что обложка существенно проще в изготовлении, книги в «мягком» переплете стоят существенно дешевле книг, для которых требуются кропотивые переплетные работы. В России применяется все 4 вида обложки и только один вид переплета — тип 7 с разными переплетными материалами. Тип 7 настолько хорошо зарекомендовал себя, что остальные типы переплета со временем почти перестали производиться.наверх


Французский переплет

Название «Французские переплет», похоже никогда не использовалось до XVIII в. Cхожие по изготовлению книги можно было найти в самых разных частях Европы. Да и сам термин некорректен, потому что во Франции была масса других способов изготовления книг. Тем не менее, его можно рассматривать, как некий обобщенный тип переплета, получивший распространение во Франции, во времена Дидро (именно в такой технологии появились первые тома его Энциклопедии). Полные наставления по изготовлению таких книг содержатся, например, в работах «Traite de la Relieure des Livres» (1762/63), Жана-Винсента Гоффенкорта и «L’art du Relieur de Livres» (1772) Рене Мартина Дудина (есть хорошее переиздание Dudin, M. The Art of the Bookbinder and Gilder. The Elmente Press: Leeds, England. 1977. Сражу скажу, ни одну из этих книг мне найти не удалось, потому что плохо искал.

Cтаринные наставления весьма экстремальны - книга должна много раз отбиваться и прессоваться, прошиваться специальным стилем (5-7 вертикальных шнуров, обматывающихся нитками). Шнуровка осуществлялась через несколько отверстий, потом крепилась поперечно, как правило в начале и в конце. Несоблюдение техпроцесса могло привести к выпадению из книги целых тетрадок. Для самого переплета использовалась кожа с характерным пятнистым рисунком под мрамор или брызги.

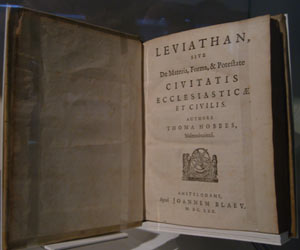

Левиафан Гоббса
 Одно из изданий Гоббса

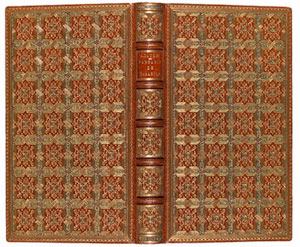

Оформление книги из Марокко
Оформление книги из Марокко XVIII в. во французском стиле.

Восточные переплеты

В исламской традиции книги старались защитить от любого контакта с землей или любой поверхностью, расценивающейся как «нечистая«. Эту традицию переняли и в Средней Азии, и во многих частях Востока.

Коран XV в

Коран XV в.

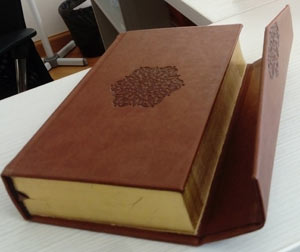

Старинное издание Омара Хайама

Омар Хайам, которого нам любезно позволили сфотографировать в библиотеке им. Маяковского



Омар Хайам в другом ракурсе

Омар Хайам в другом ракурсе


Переплетные материалы

В качестве переплетных материалов применяется картон, ламинированная бумажная обложка (цельнофланированный переплет), винил, балакрон, натуральная и искусственная кожа, ткань, полимеры.

Для изготовления переплетных крышек используется картоны Сураж и Люкслайн (совместное производство России и Нидерландов). Эти марки картонов превосходно выисываются в дальнейшее продолжение производственного цикла и хорошо поддаются любой послепечатной обоработке.

Для декоративных покрытий мы предоставляем широчайший выбор натуральных и искусственных материалов. На каждом из этих материалов возможно горячее тиснение фольгой, блинтовое тиснение, трафаретная печать

Балакрон для переплета книг

Переплетный материал Балакрон, плотность 270 гр/м2, выбор цветов.

Балакрон для переплета книг

Переплетный материал Балакрон, плотность 210 гр/м2, выбор цветов.

Балакрон для переплета книг

Переплетный материал Балакрон, плотность 210 гр/м2, выбор цветов.

Балакрон для переплета книг

Переплетный материал Балакрон, плотность 210 гр/м2, выбор цветов.

Балакрон для переплета книг

Переплетный материал Балакрон, плотность 210 гр/м2, выбор цветов.

Балакрон для переплета книг

Переплетный материал Балакрон, плотность 270 гр/м2, выбор цветов.

Балакрон для переплета книг

Материалы с фактурой натуральной кожи. Коллекция представлена в широком ассортименте натуральных оттенков

Балакрон для переплета книг

Тканевый переплетный материал на бумажной основе. Подходит для изготовления переплетных крышек в цельнокроенном и составном переплете, коробок, папок, каталогов, выбор цветов.

Балакрон для переплета книг

Элегантный матовый материал с эффектом тканевого покрытия.

Балакрон для переплета книг

Благородный черный материал, плотность 210 гр/м2, есть и другие цвета.



Грамотным подбором таких материалов можно добиться впечатляющего разнообразия книжной продукции в рамках одного типа переплета. По желанию клиента мы изготавливаем и другие типы, например, французский переплет с закругленными углами.

наверх




Переплет в виде скрепленных вместе листов с обложкой появляется во II-III веке. Назывались такие книги «corpus»). Это была настоящая революция, ведь до корпуса господствовал неудобный volumen — свиток.

Печатный пресс изобретен в 1447 Иоганном Гутенбергом. Но существуют более ранние попытки изобретения печатных машин людьми, которые вряд ли что-то знали про Гутенберга. Первая металлическая печатная машина была изобретена между 1041 и 1048 гг.. Самая древняя книга, напечатанная металлическим набором — корейская книга, известная как Jikji, она издана в 1377 г. Книга содержала наставления по буддизму.

Изобретение книгопечатания послужило мощным толчком к распространению знаний в эпоху Ренессанса, но технологически совершенную ниткошвейную машину для книг удалось изобрести только в 1868 г. Это Smyth Sewing, использующаяся и сейчас, и расширяющаяся дополнительными функциями, включая проклеивание, тримминг и элементы переплета.
